应用-浙江锐鹰传感技术有限公司

KIN60系列

概述

技术规格

应用

相关产品

下载

返回列表

概述

图库

视频

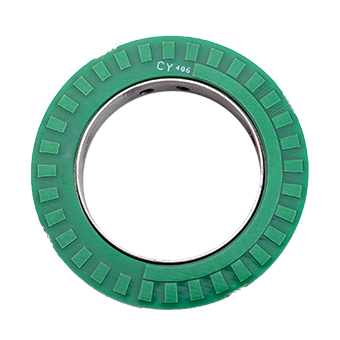

KIN60系列感应式中空编码器，是绝对值旋转编码器，计数精确，运行稳定，常用于空间紧凑、轴贯穿结构的应用场景。

KIN60系列感应式中空编码器，尺寸紧凑，高度小于10mm，在协作机器人、云台领域应用广泛。

产品特性

分布式感应读头设计，安装容差大，降低安装公差对精度的影响

重复定位精度±5角秒

超薄设计，厚度仅有9.9mm，满足极致空间应用

产品优势

非接触式安装；

超薄结构设计；

适应各类复杂工况；

一键调试功能；

业务咨询

技术规格

系统

分辨率	单圈17位（最高23位）；多圈16位
通信规格	RS485、SSI、BISS
波特率	RS485：2.5Mbps；SSI：2Mbps；BISS：2.5Mbps
信号格式	串行通信协议
主轴转速	≤6000rpm

电气

供电电压	5 V ± 5%
绝缘电阻	50MΩ
主电源供电电流消耗（典型）	150mA
差分输出电平	高电平Voh≥3.5V 低电平Vol≤1.7V

环境

防护等级	-（电机后壳防护）
工作温度	-40℃至 85℃
最大湿度	90%RH；无结露
抗冲击	980m/s² ，11ms；每方向冲击3次，共18次
抗振动	10至55Hz之间，保持振幅1.5mm；55至2000Hz之间，加速度为98m/s² ；XYZ每轴向2小时，共6小时。
EMC测试	IEC61000-4

应用

相关产品

查看更多产品

规格书

中空型多圈绝对值编码器KIN60规格书V1.2

中空型单圈绝对值编码器KIN60规格书V1.3

三维模型

【整机】GRIA60S36感应中空编码器-GID52S28-多圈(A01)

【整机】GRIA60S36感应中空编码器-GID52S18-多圈(A00)
