SRMI46系列

概述

技术规格

应用

相关产品

下载

返回列表

概述

图库

视频

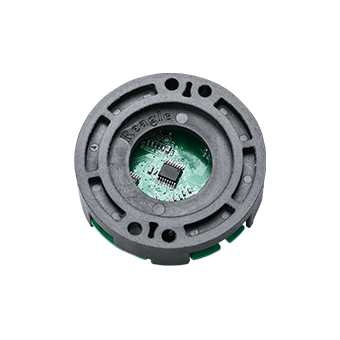

SRMI46磁编是增量式编码器，运行可靠稳定，可用于各类运行可靠的场合。

SRMI46磁编，安装简易，稳定脉冲输出，可应用于伺服行业。

产品特性

分体式结构，直径46mm，安装简便；

一键调试，方便快捷；

严苛EMC测试，满足恶劣电磁环境工况；

产品优势

超薄设计性价比高；

安装简易调试简便；

业务咨询

技术规格

系统

分辨率	2500 C/T、1024C/T
通信规格	脉冲型
主轴转速	≤7200rpm
输出响应频率	＜250KHz
信号格式	线驱动26C31

电气

供电电压	5 V ± 5%
主电源供电电流消耗（典型）	50mA
差分输出电平	高电平Voh≥2.4V 低电平Vol≤0.5V
绝缘电阻	10MΩ
绝缘耐压	AC500V 1min

环境

工作温度	-40℃至+85℃
相对湿度	90%RH；无结露
防护等级	电机后壳防护
电磁兼容性	满足IEC61800-3标准要求
防静电能力	4KV接触式
抗磁干扰	共模磁场抑制
抗冲击	980m/s2 ，11ms；每方向冲击3次，共18次
抗振动	10至55Hz之间，保持振幅1.5mm；55至2000Hz之间，加速度为98m/s2 ；XYZ每轴向2小时，共6小时。

应用

相关产品

查看更多产品

规格书

增量型磁电类编码器SRMI46-□□□□PC-P□□-C-5V规格书 V1.2
