GRIA60S36系列

summary

technical specifications

application

Related products

download

Back

summary

gallery

video

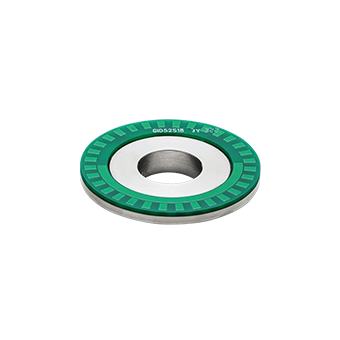

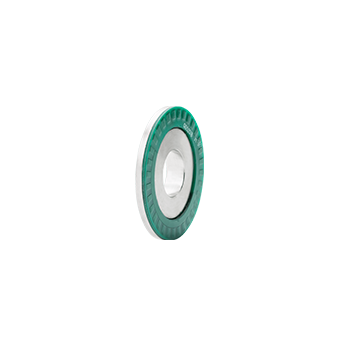

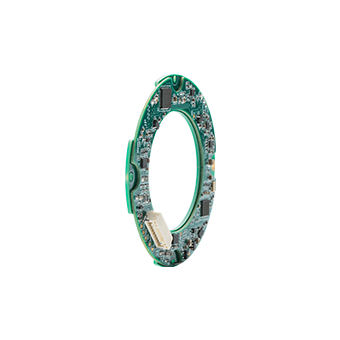

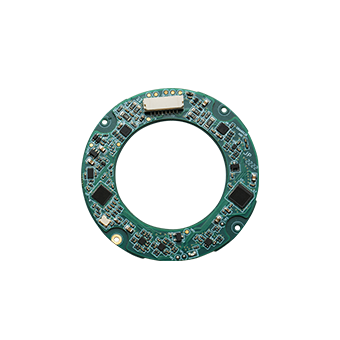

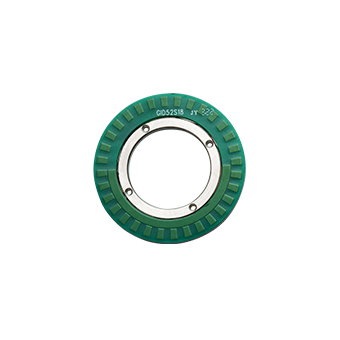

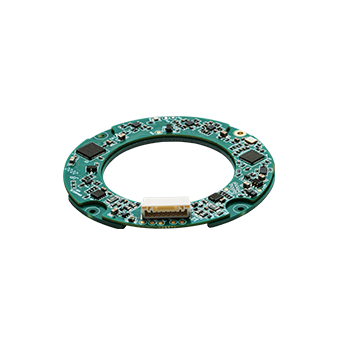

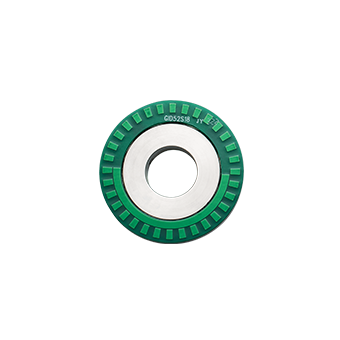

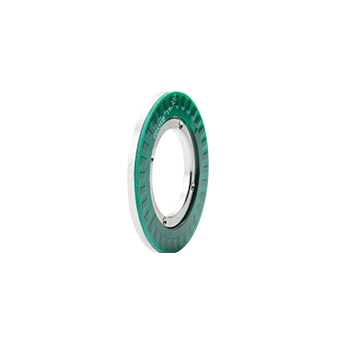

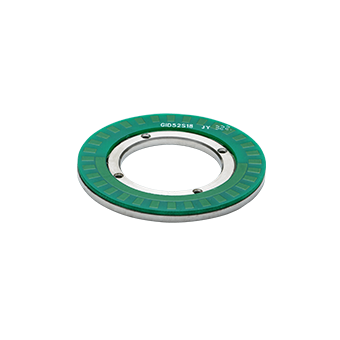

GRIA60S36感应式中空编码器，是绝对值旋转编码器，计数精确，运行稳定，常用于空间紧凑、贯穿结构的应用场景。

GRIA60S36感应式中空编码器，尺寸紧凑，高度小于11mm，支持RS485、SPI、BISS等接口，在协作机器人，云台，伺服以及机床领域应用广泛。

Product characteristics

尺寸紧凑，厚度小于9mm；

适用于高IP防护等级、高转速、高振动冲击的场合（防护等级IP67）；

支持RS485、SPI、SSI、BISS通信，多圈16位，单圈支持17—23位输出分辨率；

更优的EMC特性；转子尺寸支持定制；

校正方式适配各种场合，支持锐鹰自动化调试工装校正和手动旋转电机校正；

Product advantages

非接触式安装；

超薄结构设计；

适应各类复杂工况；

一键调试功能；

technical specifications

system

分辨率	多圈16位，单圈17—23位
通信规格	RS485、SPI、SSI、BISS
波特率	RS485：2.5Mbps；SPI：3Mbps；SSI：2Mbps；BISS：10 Mbps
信号格式	串行通信协议

electrical

供电电压

5 V ± 5%

environment

EMC测试	IEC61000-4
工作温度	-40℃至105℃
相对湿度	90%RH；无结露
抗冲击	980m/s2 ，11ms；每方向冲击3次，共18次
抗振动	10至55Hz之间，保持振幅1.5mm；55至2000Hz之间，加速度为98m/s2 ；XYZ每轴向2小时，共6小时。
